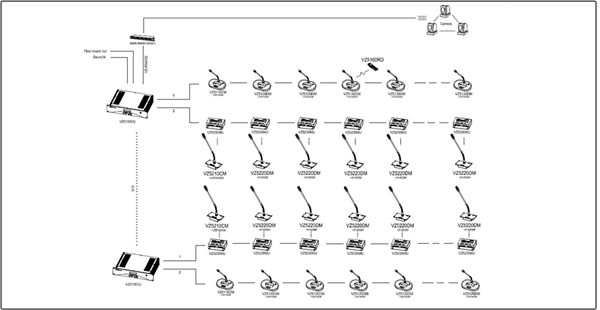

KLOTZ VZ5000系统组成



KLOTZ VZ5000系列有线数字会议发言系统,包括一款高性能的中央控制主机,以及移动式、嵌入式等多款主席发言装置及代表发言装置。具有多种会议模式选择(发言人数选择、请求人数选择、发言模式选择),具有强大的扩展功能,完美的声音处理,内置独持的防啸叫增益调节功能。可与其它会议系统、中控系统配合使用。具有强大的会议发言及管理功能,并可不断升级固件来进行功能扩展。
KLOTZ VZ5000是一套通用的会议讨论系统,无论你是设计一个小型会议讨论组或有几百个代表的大会,都能提供一套最好的会议系统。
  整个产品承袭源自德国的音质及会议解决方案!

1.每台会议主机共两条链路
2.每条可连接50个会议单元
3.每条链的最大长度:200m
4.每台会议主机最多可连接:100个会议单元
5.主机可以级联管理多至999台发言装置
6.录音设备可接入任一桌面式会议单元
设备组成:
VZ5100CU中央控制器     VZ5230MU嵌入式电器装置
VZ5110CM桌面式主席机   VZ5220DM嵌入式代表面板
VZ5120DM桌面式代表机   VZ5140GM鹅颈式麦杆
VZ5160RDUSB录音设备    VZ6600CU视像跟踪处理器


一、VZ5100CU中央控制主机
1.1功能说明
    中央控制主机是VZ5000数字会议系统的核心,提供两路干线输出,每条最多可连接100台会议发言装置,通过扩展级连,最多可接入999台会议单元,且相互无干扰。
    手拉手电缆串连模式,便于安装及维护。具有音频输入接口,可输入外部音频信号(如手持话筒、背景音乐),且具有两组原音通道输出。
    为主席及代表发言单元提供电源,并进行系统控制、音频处理及输入输出
    代表装置发言人数可设置为1-6人,主席发言装置不受限制。具有自动、手动、先进先出等会议模式供选择。
1.2特色
    一体化设备,技术与艺术的完美结合
    具有多种管理模式,全面的讨论控制功能
    单台中央控制主机可以管理100台发言装置,主机级联可以管理多至999台发言装置
    内置回路及系统装置的自动检测功能
    内置独持的防啸叫增益调节功能
    可选配RS422/232控制卡,支持外置控制功能及摄像联动
    具有PC控制及会议管理软件功能

不断更新的固件升级,为提供面向未来的扩展性
1.3技术规格
中央控制主机:VZ5100CU
项目
参数及标准
颜色
黑色
话筒容量
≤100个
频率响应
Mic. in to Line out 35Hz-19KHz
Mic. in to LS out 100Hz-13KHz
Line in to LS out 130Hz-13KHz
信噪比
> 87 dBA
动态范围
100 dB typ., 95 dB min. @ RMS, A-weighted
总谐波失真
<0.1%
主电源
200/220/240V AC 50/60 Hz
LINE输入
可调整 100mV – 1.55V
MIC输出
-40 dBm
LINE输出
0 dBm
控制接口
RS422/RS232
最大功耗
280W
连接方式
13芯专用线缆
连接头
15芯专用接头
遵循标准
IEC 60914
安装
桌面使用或19英寸标准机柜
重量
11.05 kg
尺寸(W*H*D)
486*337*97mm
使用温湿度
5℃- 45℃,20%-90%
保存温湿度
-20℃- 70℃,< 99%
可选配件:控制介面卡VZ-RS4232
主要功能:采用RS422/RS232方式进行外部控制设备与中央控制主机的控制与通信。
定购信息:
KLOTZ VZ5100CU 中央控制器定货号:11 500 5100
KLOTZ VZ-RS4232 控制介面卡定货号:11 500 4232

二、桌面式会议发言装置

2.1功能说明
    KLOTZ VZ5110CM主席讨论装置
    KLOTZ VZ5120DM代表讨论装置
    是两款台面式的讨论型会议发言装置,主席发言装置拥有代表发言装置全部功能,并且全权控制会议秩序的功能及优先发言功能。
    操作简单,只需轻按发言请求键就可以发言,内置扬声器及耳机插口,音质清晰,具有USB耳机接口,供代表耳机使用。
    具有精致美观的外型,移动式安装设计。每个发言装置内置扬声器及耳机插口,音质清晰。可插拔式高指向性话筒,并带有发言环形指示灯。
    具有啸叫抑制功能,当话筒打开时,内置的扬声器会自动关闭,防止声音回输引起啸叫。
话筒LCD显示面板具有发言计时功能及万年历显示功能。
    发言装置为无源设备,由系统中央控制主机供电。输入电压为15V,属安全范围。单元自带2米15芯连线。
    主席发言装置的连接不受位置限制,可串联在线路的任意位置。手拉手电缆串连模式,便于安装及维护。
2.2特色
    话筒LCD显示面板具有发言计时功能
    话筒LCD显示面板具有万年历显示功能
    高保真的咪心,独特的防震和防噪结构,保证完美的音质
    具有PC控制及会议管理软件功能
    发言单元具有USB接口用于音频输出,可接USB耳机或利用外置设备为会议录音
    可选择标准型或加长型鹅颈麦克风。
2.3技术规格
桌面式设备:VZ5110CM/VZ5120DM
项目
参数及标准
输出频率响应
30Hz-20kHz(-3dB)
信噪比
> 87 dB
动态范围
> 90 dB
通道串音
<-70dB
总谐波失真
<0.5%
输入阻抗
2000欧
最大功耗
1.5W
直流供电
15V
耳机负载
>32欧,<1k欧
耳机音量
15mW
耳机输出接口
USB
遵循规范
IEC 60914
连接线
13芯专用线缆
连接方式
15芯专用接头
颜色
黑色
安装方式
台面式
尺寸
62*190*116毫米
重量(带话杆)
800g
定购信息:
KLOTZ VZ5110CM主席讨论装置定货号:11 510 5110
KLOTZ VZ5120DM代表讨论装置定货号:11 510 5120

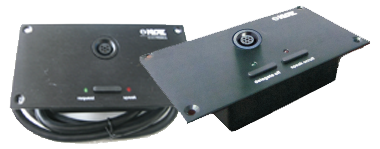

三、嵌入式桌面式会议发言装置

3.1功能说明
    KLOTZ VZ5210CM嵌入式主席面板
    KLOTZ VZ5220DM嵌入式代表面板
    是两款嵌入式的讨论型会议发言装置,操作简单,只需轻按发言请求键就可以发言。
    代表/主席嵌入式面板单元带一个XLR插头,可插鹅颈麦克风,融洽的嵌入至桌面板上,具有内置按钮、LED状态指示灯。
    VZ5210CM主席面板单元用于主席座使用。主席发言装置拥有代表发言装置全部功能,并且全权控制会议秩序的功能及优先发言功能。
    上述面板单元与VZ5230MU嵌入式电器装置配合使用。
    所有单元均可安装带光环的鹅颈麦克风。
3.2特色
    单条线缆连接VZ5230MU嵌入式电器装置;
    独特的防震和防噪结构,保证完美的音质;
    系统开启时自动获得识别号码
    红色光环表示麦克风已打开
    可接插鹅颈麦克风,可选择标准型或加长型鹅颈麦克风。
3.3技术规格
嵌入式面板: VZ5210CM /VZ5220DM
项目
参数及标准
输出频率响应
30Hz-20kHz(-3dB)
信噪比
> 87 dB
动态范围
> 90 dB
通道串音
<-70dB
总谐波失真
<0.5%
最大功耗
1.5W
直流供电
15V
遵循规范
IEC 60914
连接线
9芯专用线缆
连接方式
9芯专用接头
颜色
黑色
安装方式
嵌入式
麦克风长度
可选40CM、50CM
尺寸(高*宽*长)
22*65*125mm
重量(带话杆)
0.2kg
定购信息:
KLOTZ VZ5210CM嵌入式主席面板 定货号:11 520 5210
KLOTZ VZ5220DM嵌入式代表面板 定货号:11 520 5220

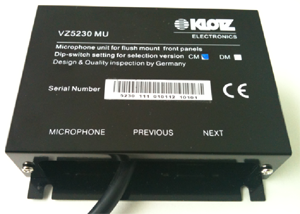

四、嵌入式电器装置

4.1功能说明
    VZ5230MU适用于度身定制的嵌入式安装解决方案。它是一种基于微处理器芯片的麦克风电器部分,配合用户定制的面板和外部麦克风使用。
    VZ5230MU可以独立安放在桌面上,安装在墙上,或者精美地嵌入桌面或座椅扶手内。具有能被系统自动识别并接受一个唯一地址。外形为一个屏蔽金属盒。
4.2特色
    可连接嵌入式主席/代表麦克风面板。
    手拉手线缆连接,带防脱落接头。
    可通过主机设置多种工作模式。
4.3技术指标
嵌入式电器装置:VZ5230MU
项目
参数及标准
输出频率响应
30Hz-20kHz(-3dB)
信噪比
> 87 dB
动态范围
> 90 dB
通道串音
<-70dB
总谐波失真
<0.5%
最大功耗
0.5W
直流供电
15V
遵循规范
IEC 60914
连接线
9芯线缆接面板/15芯专用线缆互连
连接方式
9芯专用接头/15芯专用接头
颜色
黑色
安装方式
嵌入式
麦克风长度
可选40CM、50CM
尺寸(长*高*宽)
113 x 32 x 105mm
重量(带话杆)
0.4kg
定购信息:
KLOTZ VZ5230MU嵌入式电器装置定货号:11 520 5230

五、鹅颈麦克风

5.1功能说明
   KLOTZ VZ5140GM (40cm)
    KLOTZ VZ5150GM (50cm)
    麦克风造型美观时尚,采用人机工程学设计,配备灵活可调的话筒柄,能够方便的插入会议发言装置、译员装置、嵌入式安装面板。麦克风具有单指向性响应特性,即使在嘈杂条件下也能获得最佳性能,对手机干扰的敏感度低。
5.2特色
    麦克风柄灵活可调的单指向性驻极体麦克风
    内置防风罩
    内置海绵结构,防止噪声和啸叫
    红色光环表示麦克风已打开
5.3技术指标
系统单元:VZ5140GM/ VZ5150GM
项目
参数及标准
类型:
心形指向性驻极体电容
灵敏度:
6mV/Pa=64dBV
频率响应:
80-18000Hz
方向性
0/180:>20dB(1kHz)
等效噪声:
25dBA(SPL)
最大声压级:
125dB(THD<3%)
定购信息
KLOTZ VZ5140GM鹅颈麦克风(40cm)   定货号:11 500 5140
KLOTZ VZ5150GM鹅颈麦克风(50cm)   定货号:11 500 5150

六、附件
产品技术说明
VZ5170EP USB立体声耳机
是一个佩戴舒适轻巧的立体声代表机耳机,泡沫耳垫是可更换的。
传感器原理:动圈式
频率范围:100 Hz 4K Hz
标定电阻:32 Ohm
最大输入水平:20 mVA
连接线:1.5m
接口:USB
颜色:黑色
定货号:11 510 5170
VZ5171EP USB单边耳机
是一个佩戴舒适轻巧的单声道挂耳式代表机耳机,泡沫耳垫是可更换的。
传感器原理:动圈式
频率范围:100 Hz 4K Hz
标定电阻:32 Ohm
最大输入水平:20 mVA
连接线:1.5m
接口:USB
颜色:黑色
定货号:11 510 5171
15针公头VZ5180CM
采用纯铜镀金材质制作而成,保证高质量音频传输
技术参数:
15VGA公插口
连接表决单元或话筒单元
螺丝旋钮固定
工作电压极限:100V ac
颜色:黑色
定货号:11 500 5180
15针母头VZ5181CF
采用纯铜镀金材质制作而成,保证高质量音频传输
技术参数:
15VGA母插口
连接表决单元或话筒单元
螺丝旋钮固定
工作电压极限:100V ac
颜色:黑色
定货号:11 500 5181
专用线缆 VZ5090CB
采用特制屏蔽15芯线缆,每卷100
尺寸:(直径)6毫米
材质:PVC
颜色:灰色
4芯用于音频传输
11芯用于传送电源及控制信号
定货号:11 500 5090
2延长线缆 VZ5090-02CB
采用特制屏蔽15芯线缆,每根2,带一公一母纯铜镀金15针接头
定货号: 11 500 5090-02
5延长线缆 VZ5090-05CB
采用特制屏蔽15芯线缆,每根5长,带一公一母纯铜镀金15针接头
定货号: 11 500 5090-05
20延长线缆 VZ5090-20CB
采用特制屏蔽15芯线缆,每根20长,带一公一母纯铜镀金15针接头
定货号:11 500 5090-20
